電子冷却フィルター:EFA5-100-A/サンプルガス除湿装置:EFG5-10



EFA5-100-A EFG5-10の特長

  • 電子冷却フィルター      従来品の冷凍式エアードライヤーの概念を一新し、ペルチェ素子を使って除湿することで脱フロン化に成功した圧縮空気用除湿装置。
  • サンプルガス除湿装置     電子冷却フィルターと同じ考えでペルチェ素子を採用した、低圧や低真空の不活性ガスの除湿に最適なガス用の除湿装置。



■EFA5-100-A(電子冷却フィルター)

 電子冷却フィルターは、ペルチェ素子を採用したエアードライヤーです。

 設定温度5℃、0.5MPa時に-17℃の大気圧露点が可能です。

 ※小流量20〜30NL/min以下の場合

 大流量が通過しても冷却されるので水滴除去(除湿)になります。

 装置に供給される圧縮空気は冷却されたフィルターを通過するとき結露現象を

 起こし水分や油分や5ミクロンのゴミを取り除きます。

 ドレンはオートドレンにより自動排出されます。

 主な用途は理化学機器、分析機器、半導体関連機器、バイオ関連機器の他にも

 塗装やエアーダスターなど水滴を嫌う産業に使用できます。



■EFG5-10(サンプルガス除湿装置)

 サンプルガス除湿装置は、断熱したエアーフィルターをペルチェ素子で冷却し

 通過するガスを急激に冷却することによって、含んでいる水蒸気が結露現象を

 起こし、ガスと水に分離します。

 フィルターのろ過精度は5ミクロン、ガス冷却温度は1℃です。

 水滴はマニュアル操作で排出します。

 ガス分析装置に最適です。



 どちらの機種もペルチェ素子を利用して冷却することで脱フロン化を実現して

 おり環境保全の面からも高い評価をいただいております。



■EFA5-100-AおよびEFG5-10の仕様

名 称

電子冷却フィルター

サンプルガス除湿装置

形 式

EFA5-100-A

EFG5-10

使用流体

圧縮エアー・不活性ガス

圧縮エアー・不活性ガス

使用流量

0〜最大100NL/min

10NL/min以下

使用圧力

0.15〜0.93MPa

0〜0.93MPa(低真空使用可)

設定温度

最低温度5℃に設定

流量・温室により変化あり

1℃〜2℃

使用温度範囲

5℃〜28℃ 室内温度

5℃〜28℃ 室内温度

フィルタろ過精度

5ミクロン

5ミクロン

配管口径

IN/OUT 裏配管 Rc1/4メネジ

IN/OUT 裏配管 Rc1/4メネジ

ドレン抜き

オートドレン方式

手動式

電 圧

AC100V/200V 50/60Hz

AC100V/200V 50/60Hz

電 流

1A(100W)

1A(100W)

本体材質

純銅(Cu)

純銅(Cu)

ケース材質

ポリカーボネート 有機溶剤不可

ポリカーボネート 有機溶剤不可

エレメント材質

ポリエチレン

ポリエチレン

騒音値

28dB(冷却ファンの音)

28dB(冷却ファンの音)

電源コード

3m

3m

外形寸法

260mm(W)×250mm(D)×415mm(H)

260mm(W)×250mm(D)×415mm(H)

乾燥質量

8kg

8kg

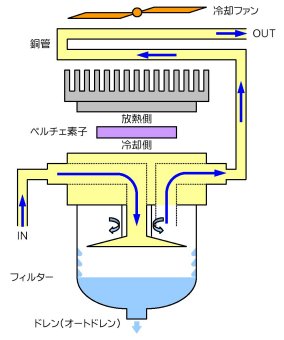

■EFA5-100-Aのフロー                           ■EFG5-10のフロー





■EFA5-100-Aの外観                              ■EFG5-10の外観





■EFA5-100-AおよびEFG5-10における電源(商用)接続のお知らせ

(AC85V〜AC240V [50Hz〜60Hz] 稼動可能)

 本製品に搭載されている電源装置は、AC100VとAC200Vを切り替えなしで稼動

 できるようになっています。

 出荷時は、標準仕様でAタイプ(平型キャップ)プラグ付き2.7m、0.75cm2

 丸キャブタイヤー電線です。

 AC200Vでのご使用に際しまして、お客様側のリセプタクル(コンセント)の

 形状に合った変換アダプター等を使用するか、平型キャップを切断し直付け

 および端子の使用等、任意の接続方法でご使用ください。

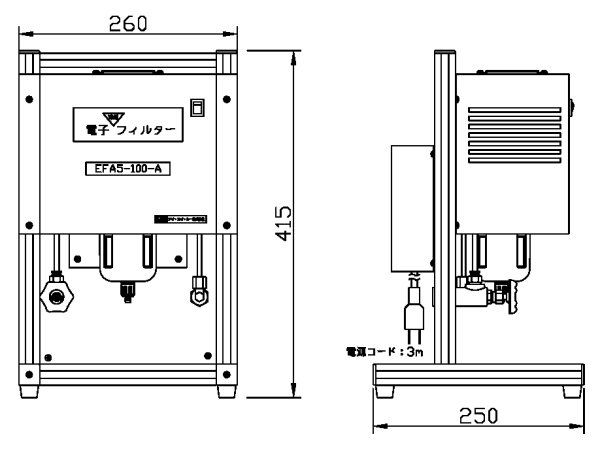

■EFA5-100-Aの外形寸法

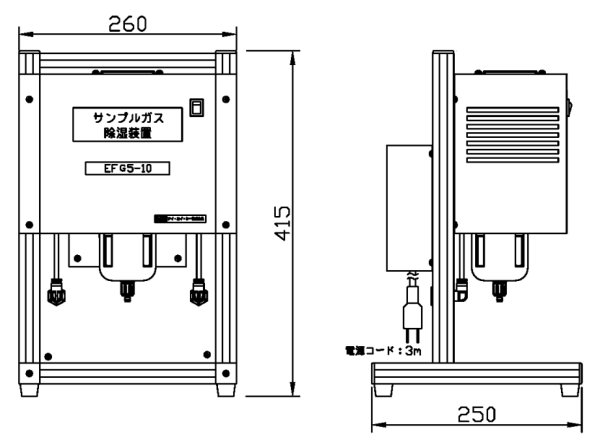

■EFG5-10の外形寸法
