コンプレッサードレン処理装置ベビージョーカーの設置例

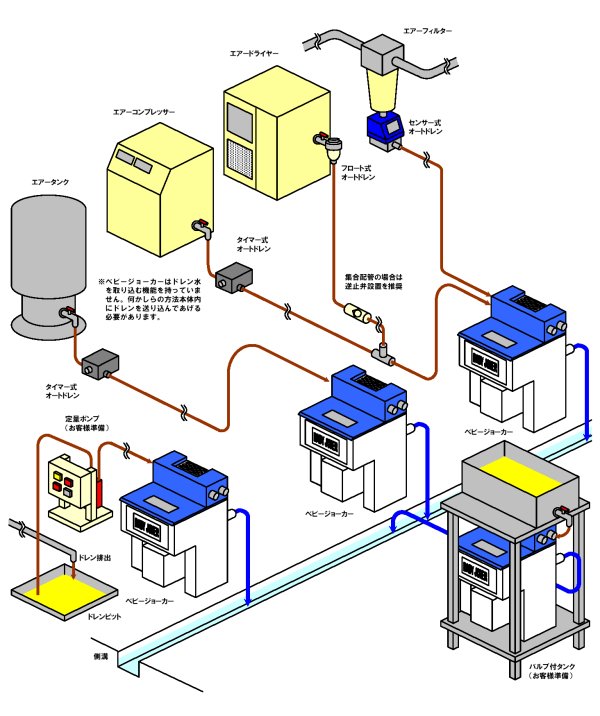

■ベビージョーカーの設置例

 ベビージョーカーは、ドレンを取り込む機能を持っていません。何かの方法で

 ベビージョーカー本体内にドレンを送り込む必要があります。

 ドレンを送り込む際には処理能力以内の流量(定量)で送り込んでください。

 ドレンを送り込む方法(設置例)を記載しましたので、参考にしてください。



大掛かりな設置工事は不要です。入口に耐圧ホース、出口に普通のホースを接続

するだけで、簡単にドレン処理ができます。

設置はできるだけお客様自身で行っていただければ、この装置の良さがおわかり

いただけると思います。

オートドレンなどは、他社さんのものを使用されても構いません。



■ベビージョーカーの設置例(実際の写真)



■設置前(ドラム缶に溜めて産廃処理)                 ■設置後(周辺もきれいになる)





■入口と出口は簡単な配管でOK                          ■入口の配管例(ワンタッチ継手使用)





■フロート式オートドレンを使用して圧送              ■バルブ付きタンクを使用して送液





■センサー式オートドレンを使用して圧送              ■タイマー式オートドレンを使用して圧送
