中空糸エアードライヤーと中空糸クリーンフィルター



ADシリーズの特長

  • 中空糸膜のエアードライヤー。
  • −5〜−15℃の低露点エアーの連続供給が可能。
  • 前処理としてクリーンフィルターとの組み合わせを推奨。

CFシリーズの特長

  • 中空糸膜を採用したフィルター。
  • バクテリアの除去、除菌効果などができる。
  • ドライヤーの前処理用として使用することを推奨。

他のクリーンエアーシステムについてはこちらを参照ください。

■ADシリーズ(中空糸エアードライヤー)の仕様

(エアーパージ量は、AD3-02で3L/min 0.4MPa、AD7-02/03で7L/min 0.4MPa)

※配管口径Rc3/8(-03)は販売終了となりました。

※この製品はパージエアーで水分を外へ出す構造です。コンプレッサーの能力が足りない場合には

   コンプレッサーが連続運転となり故障の原因にもなりかねませんので、お気を付けください。

形 式

使用流体

使用圧力範囲

使用温度範囲

出口空気流量

ろ過精度

配管口径

質 量

AD3-02

空気

0.1〜0.7MPa

5〜50℃

1〜30L/min

0.01μm

Rc1/4

0.2kg

AD7-02

空気

0.1〜0.7MPa

5〜40℃

20〜200L/min

0.01μm

Rc1/4

0.47kg

AD7-03

空気

0.1〜0.7MPa

5〜40℃

20〜200L/min

0.01μm

Rc3/8

0.47kg



■参考資料:コンプレッサーの出力に対する概算吐出量

※出口流量と再生流量をあわせた流量が確保できるコンプレッサーが必要となります。

   下記の表を参照して、なるべく余裕のあるコンプレッサーの選定をしてください。

出 力

0.1kW

0.2kW

0.4kW

0.75kW

1.5kW

2.2kW

3.7kW

5.5kW

7.5kW

吐出量

10L/min

20L/min

40L/min

80L/min

160L/min

240L/min

400L/min

580L/min

800L/min

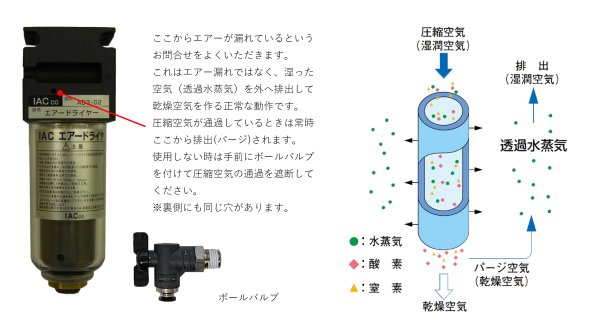

■中空糸エアードライヤー外観                    ■除湿構造図





■AD-3の構造図                                       ■AD-7の構造図

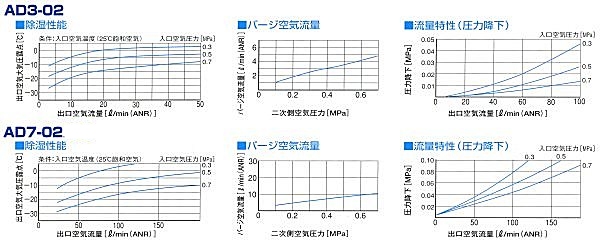

■流量特性

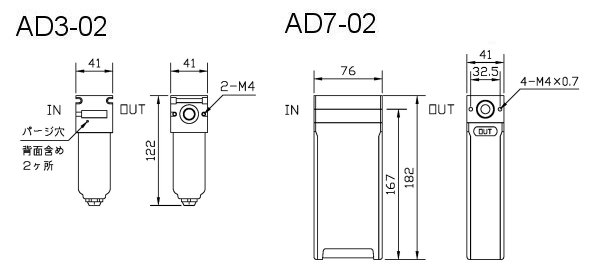

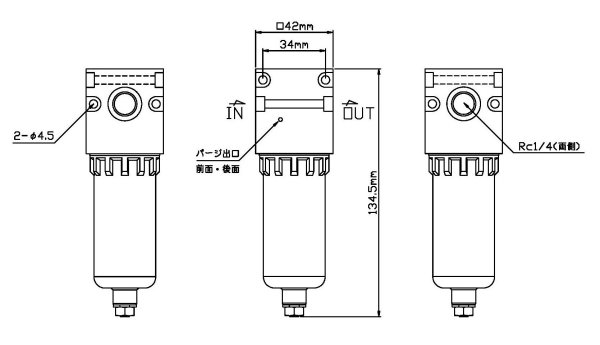

■中空糸エアードライヤーの外形寸法



※中空糸エアードライヤーをご使用の際、入口側に必ずボールバルブを取り付け

 エアーを使用しない場合は必ず閉めてください。

 エアードライヤー保護のためフィルターレギュレーターやクリーンフィルター

 などと組み合わせてご使用ください。



■ボールバルブ(BVLC6-02)           ■ボールバルブ取付例





■CFシリーズ(中空糸クリーンフィルター)の仕様

※配管口径Rc3/8(-03)は販売終了となりました。

形 式

使用流体

最高使用圧力

使用温度範囲

出口空気流量

ろ過精度

配管口径

質 量

CF3-02

空気

1MPa

5〜50℃

150L/min

0.01μm

Rc1/4

0.17kg

CF7-02

空気

1MPa

5〜50℃

300L/min

0.01μm

Rc1/4

0.23kg

CF7-03

空気

1MPa

5〜50℃

300L/min

0.01μm

Rc3/8

0.23kg



■中空糸クリーンフィルター外観                 ■フィルター(中空膜)構造

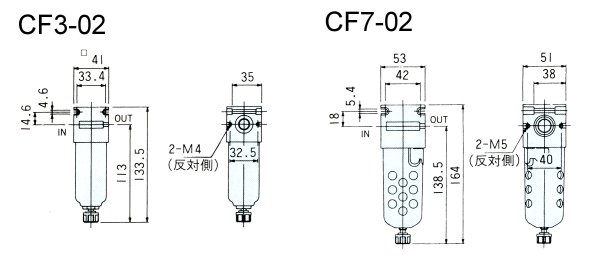

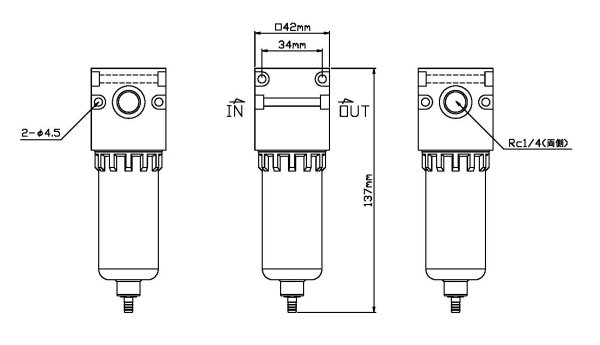

■中空糸クリーンフィルターの外形寸法
