ドライミスト



ドライミストに最適! 二流体スプレーノズル:YSシリーズ



YSシリーズの特長

  • ニードル内蔵型のスプレーノズルで噴霧流量調整機能付き。
  • ノズル径は0.3,0.5,0.8の3種類。
  • 10μmの微細な噴霧が可能。
  • ベタツキがなく噴霧流量調整機能付き。低圧で作動が可能。液だれ防止機構付き。
  • 静電気防止、消毒、消臭、芳香や加湿などの用途に最適。
  • 材質は真鍮。



■ドライミストを発生させるのに最適な二流体ノズルです。塗料や接着剤などの

 粘度の高い液体には使えません(水同等のさらさらした液体には使えます)。

 ご家庭で小型ドライミスト装置を自作するのにも最適です。

(別途、コンプレッサーや継手などの部品が必要)



■二流体ノズルの仕様

形 式 ノズル径
(mm)
エアー圧力
(MPa)
エアー流量
(L/min)
噴霧量
(cc/min)
YS-03 φ0.3 0.2  8 0〜10
0.3 11 0〜15
0.4 14 0〜18
YS-05 φ0.5 0.2  9 0〜21
0.3 12 0〜30
0.4 15 0〜40

YS-08

(特殊品)

φ0.8 0.2 11 0〜40
0.3 16 0〜54
0.4 19 0〜76

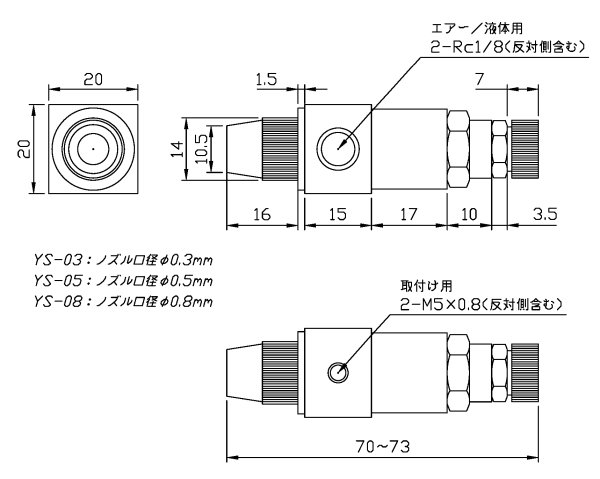

■二流体ノズルの外形寸法

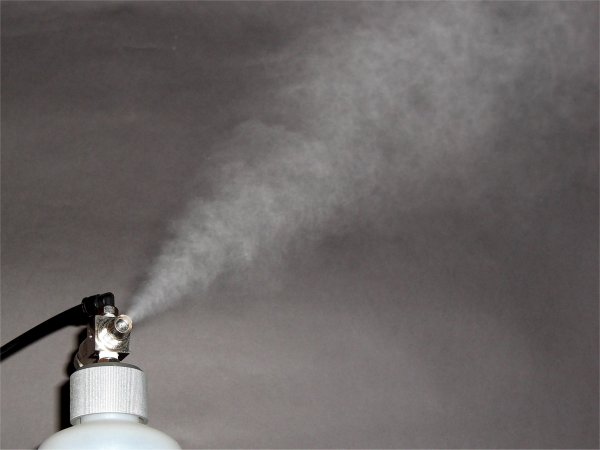

■稼動状況(ドラミスト発生の模様)

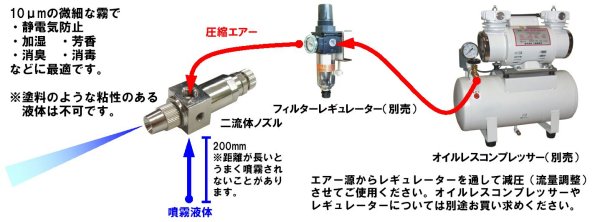

■二流体ノズルの接続例
