乾燥エアー供給ユニット:P4−QD10



P4−QD10の特長

  • オイルフリーでクリーンなエアーの供給が可能なコンプレッサーと二筒交互吸着式エアードライヤーを一体化したユニット。
  • オートドレン方式なのでタンク内のドレン水を自動排出。
  • 騒音が気になる室内使用に最適な騒音レベル(50dB)。
  • 露点計量証明書付き
  • 吐出圧力は0.05MPa



■P4-QD10は、オイルフリーの低騒音エアーコンプレッサーと二筒交互吸着式の

 エアードライヤーを一体化したユニットです。

■大気圧露点が -60℃ の乾燥エアーがこの1台で得られます。

■パッケージタイプで稼動部分が露出しない安全設計です。

■冷却用ファンで強制空冷を行なうことにより連続運転が可能です。

■エアータンクの材質はステンレスを採用しています(容量:8L)。

■オートドレン方式でタンク内のドレン水を自動排出します。

■騒音が気になる室内使用にも最適な騒音レベルです(50dB)。

■バイオ関連装置、医療機器、半導体装置、環境計測装置などあらゆる分野での

■使用が可能です。特に実験室や研究室での使用に最適です。

■グローブボックス内の乾燥にも使用できます。

■窒素ガスの代用にも可能です。



■コンプレッサーを所有されていて、超低露点の超乾燥エアーが必要な場合には

 ドライヤーのみのQDシリーズをご覧ください。

 クリーンドライエアー(CDA)の供給源としてご検討ください。



■P4-QD10の大型機種でP6-QD20を発売しました。

 大気圧露点:-60℃で出口流量:20NL/minの超乾燥(低露点)エアーが必要な

 場合にはご検討ください(吐出圧力は0.05MPa)。



■P4-QD10の仕様

形 式

P4-QD10

電源電圧/出力

単相AC100V/200W

電 流

4.1/3.9A(50/60Hz)

消費電力

340/380W(50/60Hz)

出口空気流量

10NL/min(出口空気圧力:0.05MPa)

圧力スイッチ範囲

0.4MPa-0.55MPa

タンク容積

8L(ステンレス)

大気圧露点温度

-60℃の乾燥エアー

周囲温度

5〜28℃

ドレン

自動排出(1回/30分)

騒 音

50dB

配 管

Rc1/4メネジ (出口)

外形寸法

W370mm×D530mm×H660mm

本体質量

約49kg



■P4-QD10の姉妹機種で-17℃ の乾燥エアーが得られるP4-EFAという別のタイプ

 もご用意しています。こちらはペルチェ素子を用いた冷凍式エアードライヤー

 を内蔵したタイプで吐出圧力も高く、エアー洗浄するの際のエアー源としても

 ご利用いただけます。併せてご検討ください。

※P4-QD10は、吐出圧力が0.05MPaのため、エアーダスターには不向きです。



■P4-QD10の外観                                 ■P4-EFAの外観

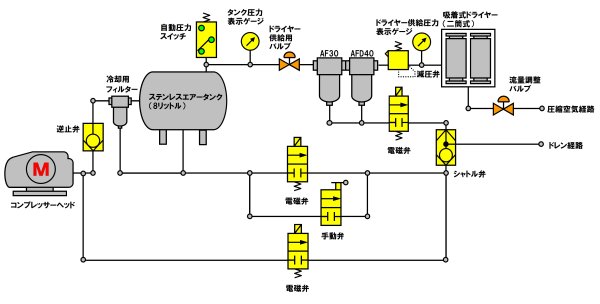

■P4-QD10のフローチャート図

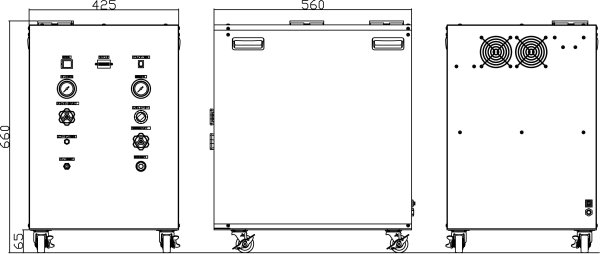

■P4-QD10の外形寸法



※出口配管について 出口配管は、ステンレス、ふっ素樹脂、銅のいずれかの材質のものを使用して

 ください。出口配管に便利なフッ素樹脂 (PFA)製のコイルチューブはこちらをご覧ください。



排出されるドレン水を受けるドレン水回収ボトルあります!





-100℃tdまで計測できる圧力露点計もあります!





 Q4-QD10の大型機種P6-QD20もあります!
