クリーンエアーコンプレッサー:RD−45−N/RD−45−H



クリーンエアーコンプレッサーの特長

  • 出力0.45kWで、使用範囲の広い余裕のハイパワー。
  • 50dB以下の超低騒音。
  • オイルフリーでクリーンなエアーの供給が可能。
  • オートドレン方式で、タンク内部のドレン水を自動排出。
  • レギュレーター付きで、使用圧力の調整が容易。
  • サービスコンセント付き。



超低露点エアードライヤーQDシリーズとの組み合わせに最適なコンプレッサー。

 QDシリーズなど周辺機器との組み合わせる際に、前面にあるサービスコンセント

 から電源を取ることも可能です。

 また、超低騒音、オイルレス、ハイパワーと3拍子揃っており実験室や研究室で

 使用するのに最適なコンプレッサーです。

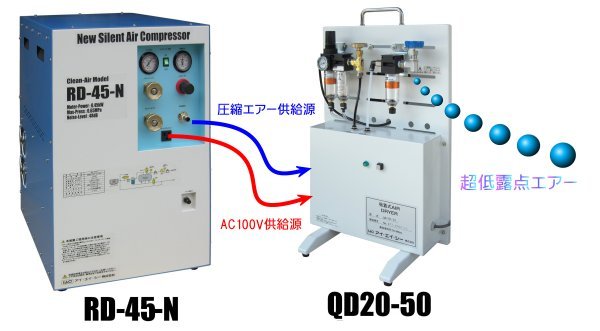

■超低露点エアードライヤー QDシリーズとの組み合わせ例

-60℃ の超低露点エアーを20L/min供給する接続例です。エアーの供給はもちろんサービス

    コンセントからの電源供給もできます。

※-75℃ の超低露点エアーを連続して20L/min必要な場合は、コンプレッサーが750W(1馬力)

    以上のものを選定してください。選定に際してはご相談ください。



■クリーンエアーコンプレッサーの仕様

注文形式

RD-45-N

RD-45-H(高圧タイプ)

供給電源

単相AC100V 50/60Hz

モーター出力

(50/60Hz)

0.45kW

消費電流(50/60Hz)

7.6A/7.7A

自動圧力スイッチ

0.5MPaで起動-0.65MPaで停止

0.8MPaで起動-0.95MPaで停止

吐出流量(50/60Hz)

50/60NL/min

42/49NL/min

使用タンク

材質:SUS304-2B(15L)

ドレン排出方法

オートドレン方式

レギュレーター

0-0.5MPa調整可能

0-0.8MPa調整可能

騒音値

47dB

49dB

サービスコンセント

2アンペア

空気取出口

Rc1/4(メネジ)

ドレン排出口

φ6チューブ(ドレン受け容器はお客様準備:ペットボトルなど)

外形寸法

400mm(W)×485mm(D)×650mm(H)

乾燥質量

52kg

使用周囲温度範囲

5〜28℃

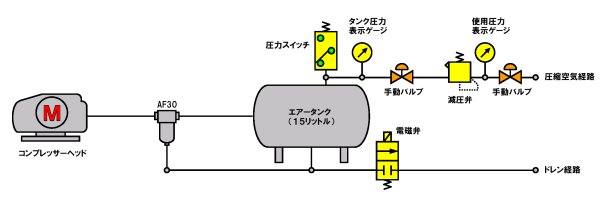

■クリーンエアーコンプレッサーのフローチャート



■RD-45-N(0.5MPa-0.65MPaタイプ)

 吐出流量:50NL/min(50Hz)、60NL/min(60Hz)

 騒音値:47dB



■RD-45-H(0.8MPa-0.95MPaタイプ)

 吐出流量:42NL/min(50Hz)、49NL/min(60Hz)

 騒音値:49dB



■RD-45-Nの外観                                  ■RD-45-Hの外観

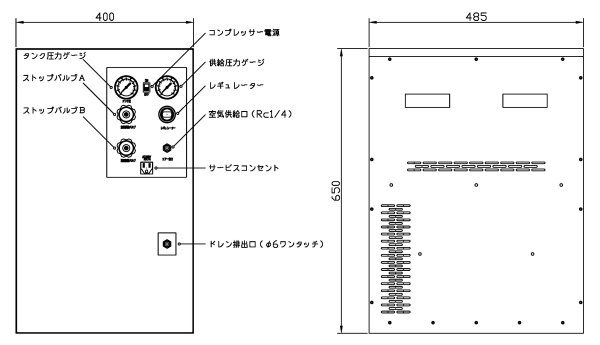

■クリーンエアーコンプレッサーの外形寸法

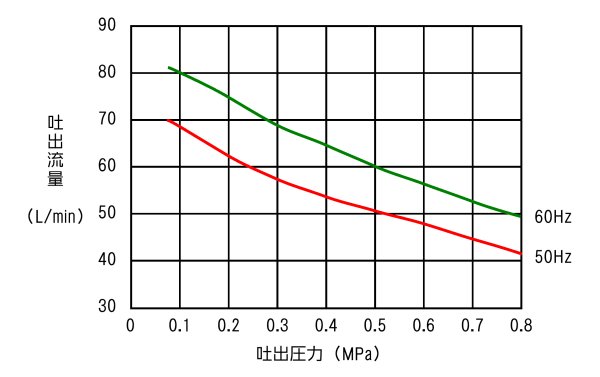

■クリーンエアーコンプレッサーの性能曲線



排出されるドレン水を受けるドレン水回収ボトルもあります!
