カプセルコン対応型オートドレントラップ:KLT−D03−YC



KLT−D03−YC特長

  • 周辺部品がセットになっているので取り付けはとても簡単。
  • ドレン水が溜まった時にしか作動しないので、エアーロスが少なく省エネ効果の期待大。
  • 電源はAC100Vのコンセント仕様(出荷時配線済み)。
  • ドレン水回収ボトル付きで、同時に回収も可能。



■KLT-D03-YCは、弊社のカプセルコン:YC-3R,YC-3RS,YC-4R,4RS用に開発

 されたコンプレッサードレン水自動排出装置です。他社のコンプレッサーでも

 条件によって使用可能です。

 詳細については弊社までご相談ください。



■KLT-D03-YCの仕様

型 式

KLT-D03-YC

使用流体

コンプレッサーやドライヤーから排出されるドレン水

適応コンプレッサー

YC-3R、YC-4R、YC-3RS、YC-4RS(条件によって他でも可能)

ドレン水入口

φ8ワンタッチ継手

ドレン排出口

φ6ワンタッチ継手

使用周囲温度

1〜60℃(凍結なきこと)

使用圧力

0.08〜1.6MPa

電 源

AC100V(コンセント付き電源ケーブル配線済み)

消費電力

3VA

保護構造

IP67

乾燥質量

約1.2kg



KLT-D03-YCの作動フロー

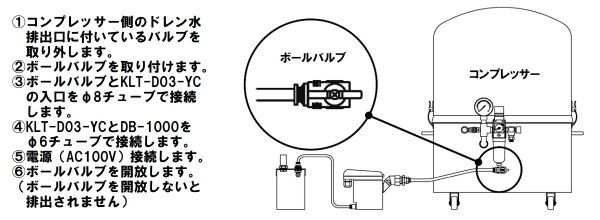

■KLT-D03-YCの接続方法

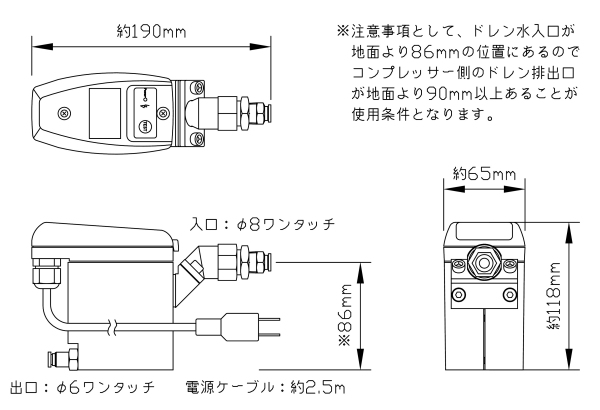

■KLT-D03-YCの概略寸法

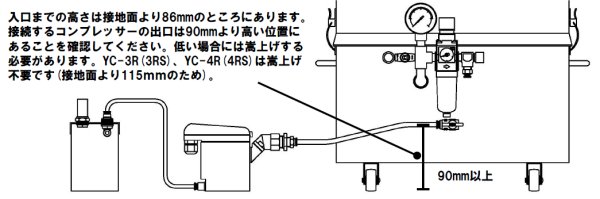

■KLT-D03-YCの設置時注意

※YC-3R、YC-4R、YC-3RS、YC-4RS以外にも使用は可能ですがコンプレッサー側のドレン水

   排出口が、地面より90mm以上あることが条件となります。

 90mm以上ない場合は、傾斜不足によってドレン水が流入していかない場合があります。

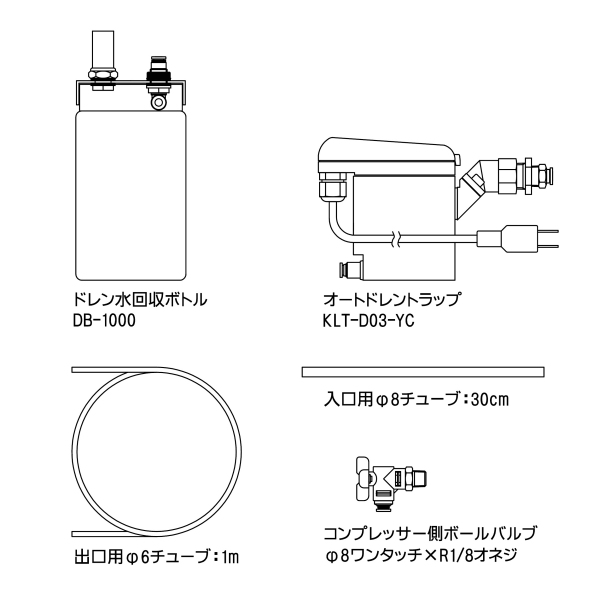

■KLT-D03-YCの付属部品

※不足部品が発生した場合にはお客様でご準備願います。

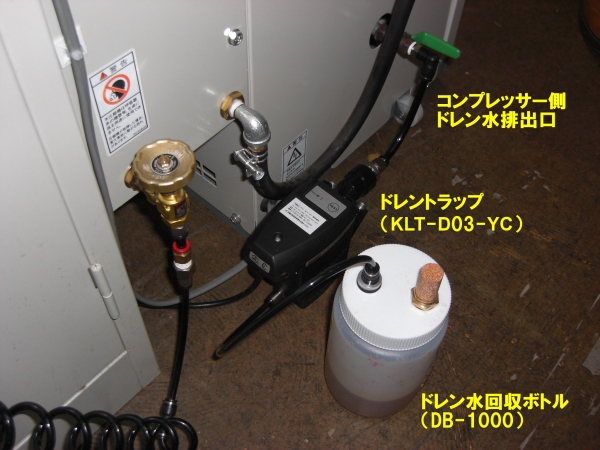

■KLT-D03-YCの設置例
