コンプレッサードレン処理装置ベビージョーカーの配管について

■ベビージョーカーの入口について(KBJ-10N〜KBJ-60N)

 ベビージョーカーの入口は、左右に各2ヶ所あり、複数のコンプレッサーなど

 からのドレンを取り込めるようになっています(下写真参照)。

 ベビージョーカーの処理能力以内でしたら、この4ケ所を利用して入口配管が

 可能です。納入時には

・15Aホース用のタケノコ継手(3ヶ)

・25Aホース用タケノコ継手(1ヶ)

 が付属しています。

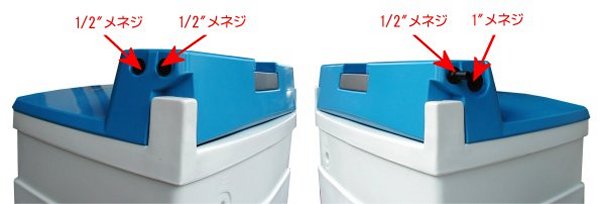

■ベビージョーカーのドレン水入口(KBJ-10N〜KBJ-60N)

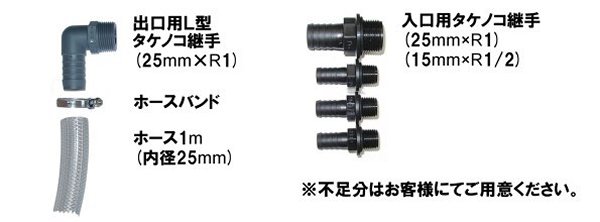

■付属品(不足分はお客様にてご準備ください)



■複数配管例-1                                        ■複数配管例-2
