小型中空糸ラインドライヤー:LD3−6



LD3−6の特長

  • 中空糸膜のエアードライヤー。
  • コンパクトで超軽量、圧力損失が低くて大流量。
  • 電源が不要でΦ6ワンタッチ継手で取り付けも非常に簡単。
  • ノンフロンでドレンの発生もなくパージエアーも少ないタイプ。
  • 入口側には必ずボールバルブなどを取り付け、エアーを使用しない場合は必ず閉めることが必要。



注文型式は LD3-6 となります。



■ラインドライヤーのプレフィルターとして使用できる中空糸ラインフィルター

 についてはこちらを参照ください。

 他の中空糸エアードライヤー についてはこちらを参照ください。



■ラインドライヤーLD3-6の仕様

(エアーパージ量は、4.7L/min 0.4MPa)

※この製品はパージエアーで水分を外へ出す構造です。コンプレッサーの能力が足りない場合には

   コンプレッサーが連続運転となり故障の原因にもなりかねませんので、お気を付けください。

形 式

使用流体

使用圧力範囲

使用温度範囲

出口空気流量

配管口径

質 量

LD3-6

空気

0.1〜0.7MPa

5〜50℃

1〜30L/min

φ6ワンタッチ

78g



■参考資料:コンプレッサーの出力に対する概算吐出量

※出口流量と再生流量をあわせた流量が確保できるコンプレッサーが必要となります。

   下記の表を参照して、なるべく余裕のあるコンプレッサーの選定をしてください。

出 力

0.1kW

0.2kW

0.4kW

0.75kW

1.5kW

2.2kW

3.7kW

5.5kW

7.5kW

吐出量

10L/min

20L/min

40L/min

80L/min

160L/min

240L/min

400L/min

580L/min

800L/min

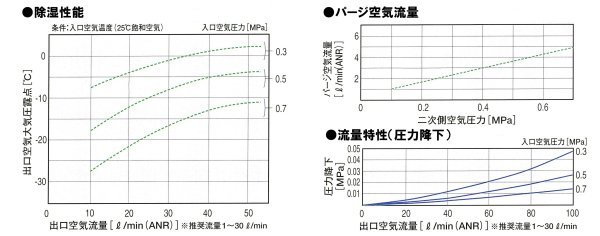

■ラインドライヤーLD3-6の流量特性

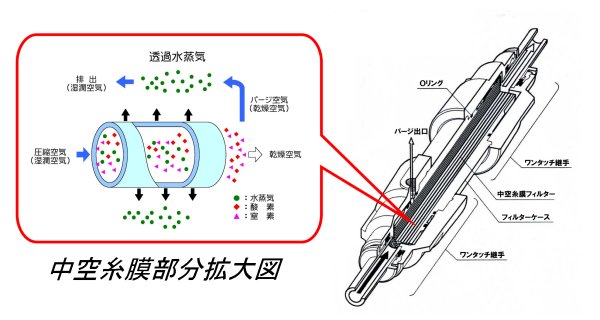

■ラインドライヤーLD3-6の構造

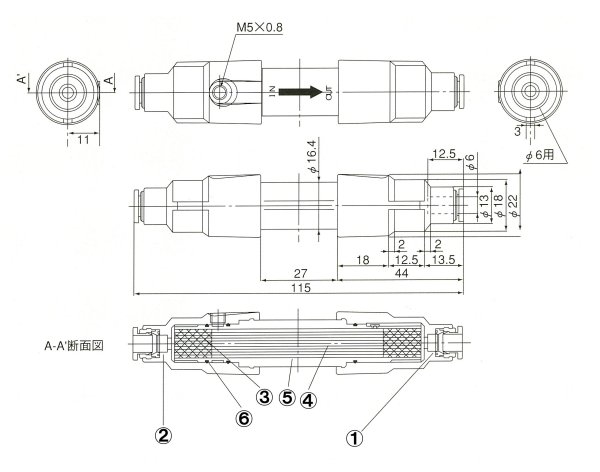

■ラインドライヤーLD3-6の外形寸法



@ワンタッチ継手(IN):ポリブチレンテレフタレート/SUS

Aワンタッチ継手(OUT):ポリブチレンテレフタレート/SUS

Bポッティング材:ポリウレタン

C中空糸膜:ポリエーテルイミド

Dフィルターケース:ポリカーボネート

EO-リング:NBR
