超低露点エアードライヤー:大型QDシリーズ



大型QDシリーズの特長

  • 二筒吸着式のエアードライヤー。
  • 自己再生方式でノーメンテ。
  • 大気圧露点が−60℃、−75℃の乾燥エアーを長時間連続供給が可能。
  • 吸着剤の交換は不要で、窒素ガスの代用としても使用可能。
  • 油分やゴミ用のミストクリーナーやクリーンフィルター付き。
  • 露点計量証明書付き。



クリーンドライエアー(CDA)が必要な際にご検討ください。

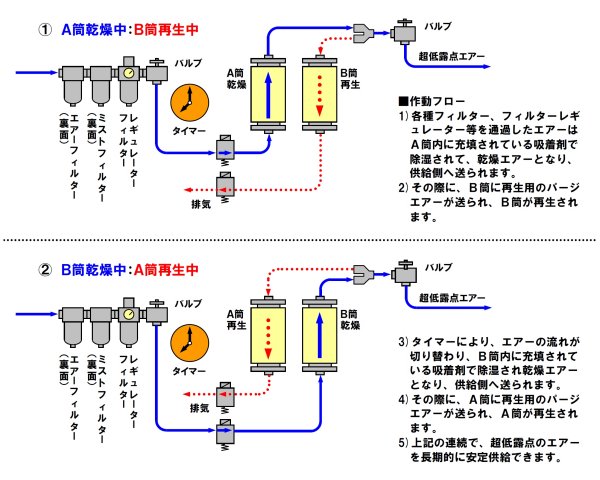

■大型QDシリーズのフローチャート

※出口配管について 出口配管は、ステンレス、ふっ素樹脂、銅のいずれかの材質のものを使用して

 ください。出口配管に便利なフッ素樹脂 (PFA)製のコイルチューブはこちらをご覧ください。



■低露点について

 この製品に関しましては「-60℃や-75℃の冷たい空気が得られるのか」という

 質問を良くいただきますがこの-60℃や-75℃は露点温度という意味で露点温度

 が低いほど、水蒸気量(水分量)が少ない(乾燥している)ということです。

 冷たい空気は得られませんのでご了承ください。



■飽和水蒸気量

温 度(℃)

0

-5

-10

-15

-20

-25

-30

-35

水蒸気量

(g/m3

4.84

3.24

2.14

1.39

0.882

0.551

0.338

0.203



温 度(℃)

-40

-45

-50

-55

-60

-65

-70

-75

水蒸気量

(g/m3

0.119

0.0681

0.0381

0.0207

0.0109

0.0056

0.00277

0.00133



■大型QDシリーズの仕様

※この製品は、自己再生方式のためエアーパージがあります。コンプレッサーの流量が足りない

   場合には、コンプレッサーが回りっぱなしになり故障の原因となります。

   機種選定の際は、再生流量の項目もご覧いただき、全体的に余裕を持ったコンプレッサーとの

   組み合わせをお願いします。

形 式

QD50-50

QD50-75

QD70-50

QD70-75

QD100-50

QD100-75

大気圧露点

-50℃

-75℃

-50℃

-75℃

-50℃

-75℃

出口流量(/min)

50L

50L

70L

70L

100L

100L

再生流量(/min)

15L

50L

21L

70L

30L

100L

消費エアー流量

(/min)

65L以上

100L以上

91L以上

140L以上

130L以上

200L以上

入口空気圧力

0.4MPa

出口空気圧力

0.05MPa

入口空気温度範囲

10℃〜50℃

周囲温度範囲

5〜28℃

再生方式

自己再生方式

再生サイクル

30sec

吸着剤

モレキュラーシーブ

電 源

単相AC100V 50/60Hz

消費電力

1W

接続口径

Rc3/8(メネジ)

外径寸法

W470×D300×H675(mm)

乾燥質量

約17.0kg



■QD100-50は、-60℃の超低露点エアーを100L/minの出口流量を得るために再生

 流量(パージエアー)が30L/min必要とするので、合計で130L/min以上の吐き

 出し空気量の能力のあるコンプレッサーが推奨となります。

■計算では1.5kWのコンプレッサーでも可能ですが、吐出量の余裕のある2.2kWの

 コンプレッサーの方が動きっぱなしになりません。

 コンプレッサーの選定に関しては、下記の参考資料を参照してください。





■参考資料:コンプレッサーの出力に対する概算吐出量

※出口流量と再生流量をあわせた流量が確保できるコンプレッサーが必要となります。

   下記の表を参照して、なるべく余裕のあるコンプレッサーの選定をしてください。

出 力

0.1kW

0.2kW

0.4kW

0.75kW

1.5kW

2.2kW

3.7kW

5.5kW

7.5kW

吐出量

10L/min

20L/min

40L/min

80L/min

160L/min

240L/min

400L/min

580L/min

800L/min



■露点インジケーターについて

※吸着筒で除湿したエアーの除湿状態を確認するためのチェック機器として露点インジケーターを

   装備しています。(素材はシリカゲル)

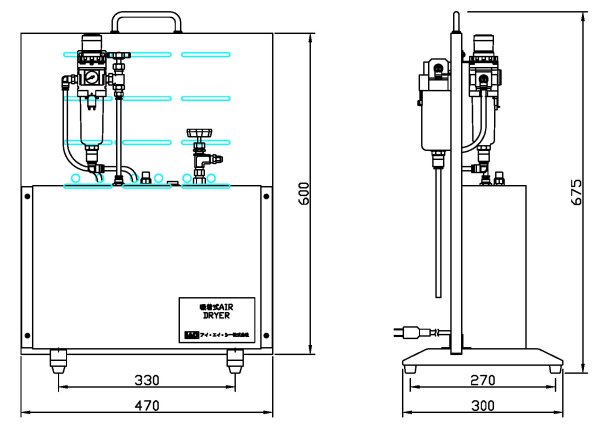

■大型QDシリーズ外形寸法





-100℃tdまで計測できる圧力露点計もあります!
