超音波式エアリークテスタ(エア漏れ検知器):CS−530



CS−530の特長

  • エア漏れの検出、シール不良等の発見や密閉度検査に最適。
  • わずか220gと小型軽量。
  • ESCO対応機器:ESCOとは各種工場や事務所、オフィスビルや商業施設に対して、エネルギー効率の改善策を提案しコスト削減効果を保証し削減したエネルギーコストから報酬を得る事業   :Energy Service Company
  • 乾電池でも使用可能です。



注文型式は CS-530 となります。



■超音波式エアリークテスタCS-530の仕様

製品型式

CS-530

検出範囲

 40kHz±2kHz

ディスプレイ

 3色LCD 10レベル表示

電 源

 NiMH 充電式バッテリー

動作時間

 約6時間

充電時間

 約1.5時間

動作環境

  0〜40℃ 85%RH以下

重 量

 220g(センサー部接続時)

オートパワーオフ

 約10分

レーザーポインター

 標準装備



■超音波式エアリークテスタ検出可能距離とリーク径データ(ラボ実験データ)

配管内空気圧

(リーク圧)

リーク径

0.1mm

0.2mm

0.5mm

0.05PMa

検出可能距離

2m

2m

10m

0.5MPa

8m

14m

18m

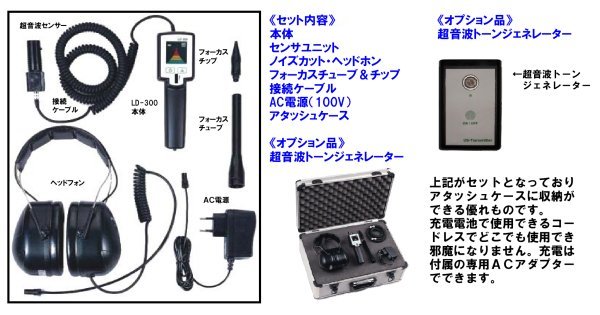

■超音波式エアリークテスタCS-530のセット内容

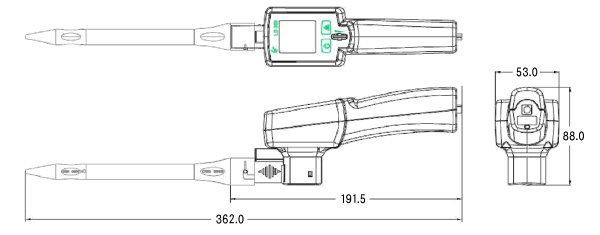

■超音波式エアリークテスタCS-530の外形寸法



■超音波式エアリークテスタCS-530の計測例





■ガスがリークする際に配管との摩擦で40kHz帯の超音波が発生します。

 CS-530は、同周波数帯の超音波を検知し、非接触でエアリークを発見すること

 が可能です。また、40kHz帯 のみ検出を行いますので、工場稼動中機器の騒音

 がある環境でも効率的にリークを発見することができます。

(エアパージや機器から排気のある場所を除く)



 CS-530は、コンパクトな本体設計が特徴ですが、センサー部を取り外して検知

 が可能です。以下の環境でのリーク検知に便利です。

 ・入り組んだ配管のチェック ・装置内(BOX内)のリークチェック

 ・スチームトラップのチェック など

 付属のヘッドホンを使って音の変化でリーク箇所を特定することが可能です。

 (上写真参照)



 オプションの超音波トーンジェネレーターを利用した簡易密閉度検査(シール

 検査)にもご利用いただけます。水没試験より手軽にシール検査が可能です。

 ※検出可能なリークサイズは、環境・形状により異なります。

  詳しくは弊社までご相談ください。
