乾燥エアー供給ユニット:P6−QD20/P6−QD10−75



P6−QDシリーズの特長

  • オイルフリーでクリーンなエアーの供給が可能なコンプレッサーと二筒交互吸着式エアードライヤーを一体化したユニット。
  • エアータンク材質はステンレス。
  • オートドレン方式なのでタンク内のドレン水を自動排出。
  • 窒素ガスの代用も可能。
  • 露点計量証明書付き。
  • 吐出圧力は0.05MPa。



■大気圧露点:-60℃で出口流量:20NL/minがP6-QD20です。

■大気圧露点:-75℃で出口流量:10NL/minがP6-QD10-75です。

 どちらも吐出圧力は0.05MPaです。

■オイルフリーの低騒音エアーコンプレッサーと二筒吸着式のエアードライヤー

 を一体化したユニットです。

■パッケージタイプで稼動部分が露出しない安全設計です。

■冷却用ファンで強制空冷を行なうことにより連続運転が可能です。

■エアータンクの材質はステンレスを採用しています(容量:15L)。

■オートドレン方式でタンク内のドレン水を自動排出します。

■騒音が気になる室内使用にも最適な騒音レベルです(50dB)。

■バイオ関連装置、医療機器、半導体装置、環境計測装置などあらゆる分野での

 使用が可能です。特に実験室や研究室での使用に最適です。

■グローブボックス内の乾燥にも使用できます。

■窒素ガスの代用にも可能です。



■コンプレッサーを所有されていて、超低露点で100NL/minまでの超乾燥エアー

 が必要な場合には、ドライヤーのみの大型QDシリーズをご覧ください。

 クリーンドライエアー(CDA)の供給源としてご検討ください。



■P6-QD20の仕様

形 式

P6-QD20

電源電圧/出力

単相AC100V/450W

電 流

7.6/7.7A(50/60Hz)

消費電力

640/730W(50/60Hz)

出口空気流量

20NL/min(出口空気圧力:0.05MPa)

圧力スイッチ範囲

0.4MPa-0.6MPa

タンク容積

15L(ステンレス)

大気圧露点温度

-60℃の乾燥エアー

周囲温度

5〜28℃

ドレン

自動排出(1回/30分)

騒 音

50dB

配 管

Rc1/4メネジ (出口)

外形寸法

W490mm×D530mm×H665mm

本体質量

約61kg



■P6-QD10-75の仕様

形 式

P6-QD10-75

電源電圧/出力

単相AC100V/450W

電 流

7.6/7.7A(50/60Hz)

消費電力

640/730W(50/60Hz)

出口空気流量

10NL/min(出口空気圧力:0.05MPa)

圧力スイッチ範囲

0.4MPa-0.6MPa

タンク容積

15L(ステンレス)

大気圧露点温度

-75℃の乾燥エアー

周囲温度

5〜28℃

ドレン

自動排出(1回/30分)

騒 音

50dB

配 管

Rc1/4メネジ (出口)

外形寸法

W490mm×D530mm×H665mm

本体質量

約61kg

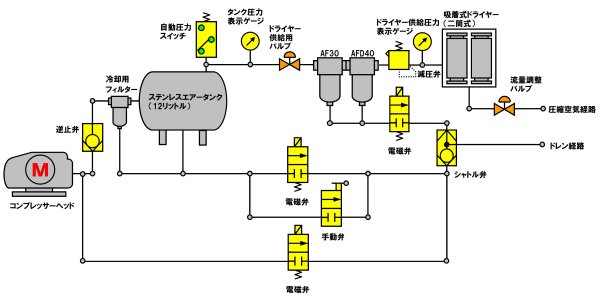

■P6-QD20/P6-QD10-75のフローチャート図

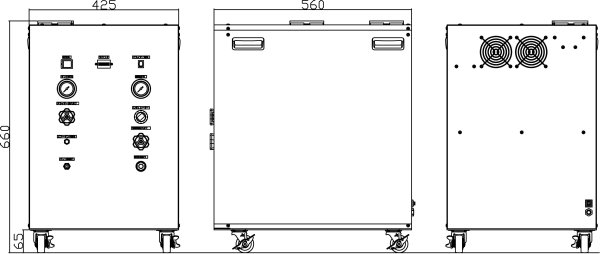

■P6-QD20/P6-QD10-75の外形寸法



※出口配管について 出口配管は、ステンレス、ふっ素樹脂、銅のいずれかの材質のものを使用して

 ください。出口配管に便利なフッ素樹脂 (PFA)製のコイルチューブはこちらをご覧ください。





排出されるドレン水を受けるドレン水回収ボトルあります!





-100℃tdまで計測できる圧力露点計もあります!
