■クリーンエアーに必要な周辺機器の単品販売

 オイルレスコンプレッサーの周辺機器としてよりクリーンなエアーを作り出す

 ための周辺機器のご紹介です。45シリーズよりワンサイズ大きな65シリーズも

 準備しています。65シリーズには、45シリーズにないオートドレン仕様のもの

 もありますので、必要な際はご検討ください。

※65シリーズの配管口径Rc3/8(-03)は販売終了となりました。

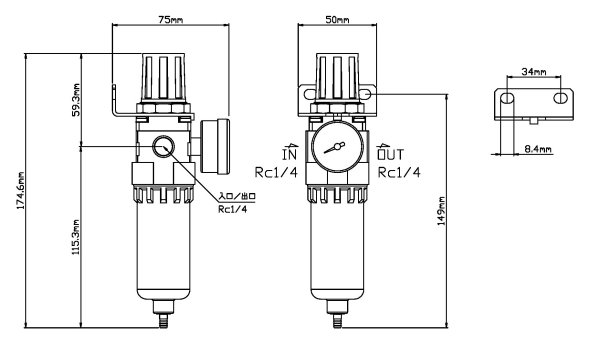

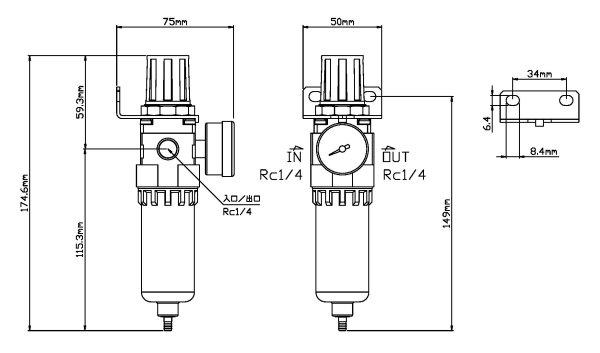

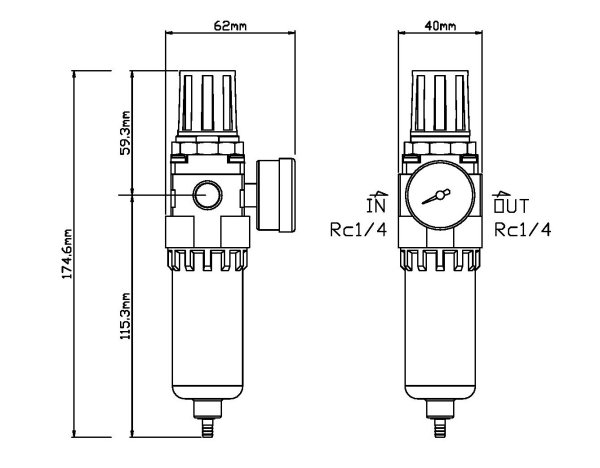

■フィルターレギュレーター(圧力計付)

→圧力調整、水滴の除去、ゴミ(5μm)の除去

※B65のみオートドレン式があります。(型式末尾に-M)

※Lタイプの低圧仕様は販売終了となりました。

※配管口径Rc3/8(-03)は販売終了となりました。

形 式

最高使用圧力

圧力調整範囲

温度範囲

ろ過精度

配管口径

質 量

 B45-02GD

1MPa

0.03〜0.8MPa

5〜50℃

5μm

Rc1/4

0.23kg

 B45L-02GD

1MPa

0.02〜0.42MPa

5〜50℃

5μm

Rc1/4

0.23kg

 B65-02GD

1MPa

0.03〜0.8MPa

5〜50℃

5μm

Rc1/4

0.37kg

 B65L-02GD

1MPa

0.02〜0.42MPa

5〜50℃

5μm

Rc1/4

0.37kg

 B65-03GD

1MPa

0.03〜0.8MPa

5〜50℃

5μm

Rc3/8

0.37kg

 B65L-03GD

1MPa

0.02〜0.42MPa

5〜50℃

5μm

Rc3/8

0.37kg







■エアーフィルター

→水滴の除去、ゴミ(5μm)の除去

※F65のみオートドレン式があります。(型式末尾に-M)

※配管口径Rc3/8(-03)は販売終了となりました。

形 式

最高使用圧力

温度範囲

配管口径

ろ過精度

質 量

 F45-02

1MPa

5〜50℃

Rc1/4

5μm

0.16kg

 F65-02

1MPa

5〜50℃

Rc1/4

5μm

0.29kg

 F65-03

1MPa

5〜50℃

Rc3/8

5μm

0.29kg







■ミストクリーナー

→コンプレッサーの油分除去、水滴の除去、ゴミ(0.01μm)の除去

※M65のみオートドレン式があります。(型式末尾に-M)

※配管口径Rc3/8(-03)は販売終了となりました。

形 式

最高使用圧力

温度範囲

ろ過精度

配管口径

質 量

 M45-02

1MPa

5〜50℃

0.01μm

Rc1/4

0.17kg

 M65-02

1MPa

5〜50℃

0.01μm

Rc1/4

0.29kg

 M65-03

1MPa

5〜50℃

0.01μm

Rc3/8

0.29kg

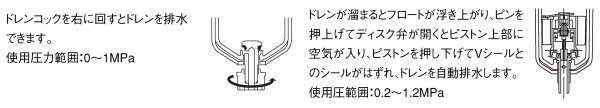

■マニュアルドレン(左)とオートドレン(右)



■レギュレーター(圧力計付)

→圧力調整

※レギュレーターは全機種販売終了となりました。

形 式

最高使用圧力

圧力調整範囲

温度範囲

配管口径

質 量

 R45-02GD

1MPa

0.03〜0.8MPa

5〜65℃

Rc1/4

0.19kg

 R45L-02GD

1MPa

0.02〜0.42MPa

5〜65℃

Rc1/4

0.19kg

 R65-02GD

1MPa

0.03〜0.8MPa

5〜65℃

Rc1/4

0.30kg

 R65L-02GD

1MPa

0.02〜0.42MPa

5〜65℃

Rc1/4

0.30kg

 R65-03GD

1MPa

0.03〜0.8MPa

5〜65℃

Rc3/8

0.30kg

 R65L-03GD

1MPa

0.02〜0.42MPa

5〜65℃

Rc3/8

0.30kg







■高感度レギュレーター(圧力計付)

→圧力微調整

※HP10-02Gは販売終了となりました。

形 式

最高使用

圧力

圧力調整

範囲

消費

空気量

リリーフ

感度

温度範囲

配管口径

質 量

HP10-02G

0.7MPa

0.005〜

0.4MPa

3L/min

0.0001

MPa

5〜50℃

Rc1/4

0.17kg



中空糸エアードライヤー中空糸クリーンフィルターについての詳細はこちら

 をご覧ください。

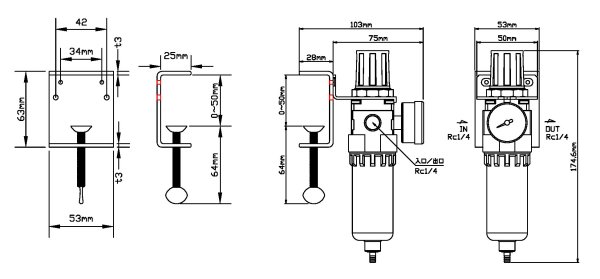

■テーブルなどへの取り付け時に便利なG金具(G-2) は、機器と一緒にご注文

 ください。後から単品で追加注文されますと、送料がかかってしまいもったい

 ないことになります。







■機器の入口・出口にワンタッチ継手を付けて納入することも可能です。

 必要な場合はご相談ください。 下記3点はφ6エアーチューブ用で取付ネジが

 R1/4(オネジ)のものです。



■ボールバルブ                        ■ワンタッチ継手                    ■ワンタッチ継手

   型式:BVLC6-02                     型式:TS6-02                         型式:TL6-02



※45シリーズを中心としたセット販売(組み付けた状態での納入)ついての詳細について

   こちらをご覧ください。
