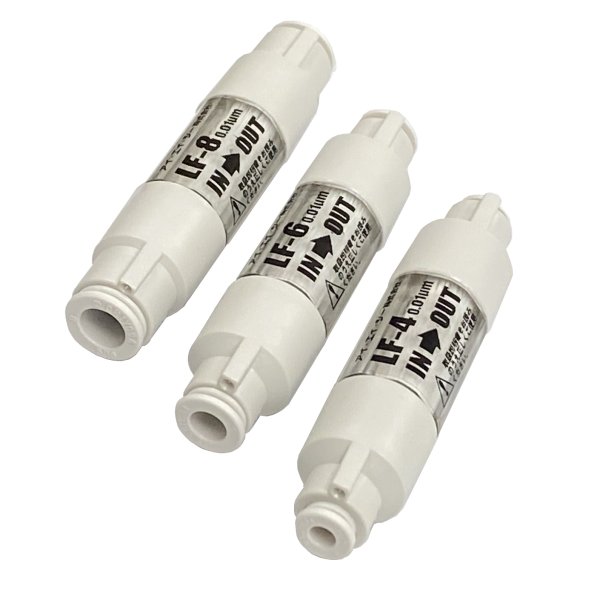

中空糸ラインフィルター:LF−4、LF−6、LF−8



中空糸ラインフィルターの特長

  • ろ過精度0.01μmの中空糸膜を採用し、優れた異物捕捉能力を発揮してロングライフを実現。
  • 低圧力損失で大流量を確保。
  • 超小型、超軽量、超コンパクトで省スペース化に対応。
  • ワンタッチ継手接続で、取り付けや交換が簡単。
  • 2ヶ1セットでの販売。



■中空糸ラインフィルターの主な使用方法



<末端の水分を嫌う場所>

エアーブローの際にエアーガンの手前に使用。

■圧縮空気を使用するイオナイザー機器の手前に使用。

■その他 印刷機器、塗装機器、歯科機器などに。

中空糸ラインドライヤーのプレフィルターとして使用。



■エアーダスターとしてご使用の場合は是非、中空糸ラインフィルターをご利用

 ください。水分除去が簡単にできます。

 弊社のエアーダスターセットDC-3-SetやイオンダスターセットIC-3-Set には

 標準で装備されています。

 エアーダスターの際にはガンの先端から水分が出るのを防ぎ、イオナイザー

 際には放電針の汚れを緩和します。



■中空糸ラインフィルターの仕様

※LF-6(接続口径φ6)に追加してLF-4(接続口径φ4)とLF-8(接続口径φ8)をシリーズ化しました。

   全て2ヶ1セットでの販売となります。違う型式を1ヶずつという販売はできません。

注文型式

LF-4

LF-6

LF-8

配管接続口径

φ4ワンタッチ (IN/OUT)

φ6 ワンタッチ (IN/OUT)

φ8ワンタッチ (IN/OUT)

最高使用圧力

0.8MPa

0.8MPa

0.8MPa

使用流体

空気・窒素

空気・窒素

空気・窒素

使用温度範囲

5℃〜50℃

5℃〜50℃

5℃〜50℃

フィルター膜面積

80cm2

80cm2

80cm2

ろ過精度

0.01ミクロン

0.01ミクロン

0.01ミクロン

外形寸法

外径φ18×全長78mm

外径φ18×全長78mm

外径φ18×全長81mm

乾燥質量

15g

15g

15g

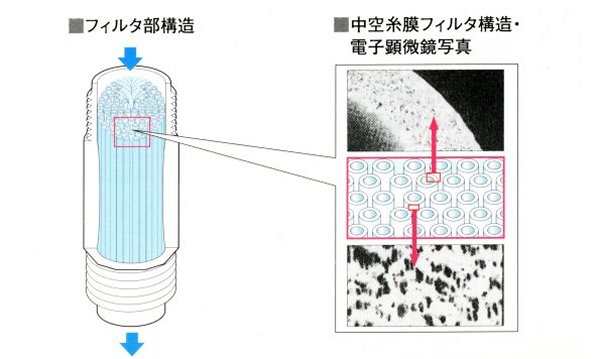

■中空糸ラインフィルターの構造図

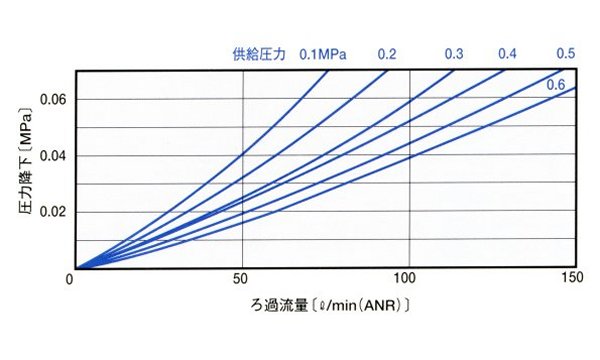

■中空糸ラインフィルターの流量特性

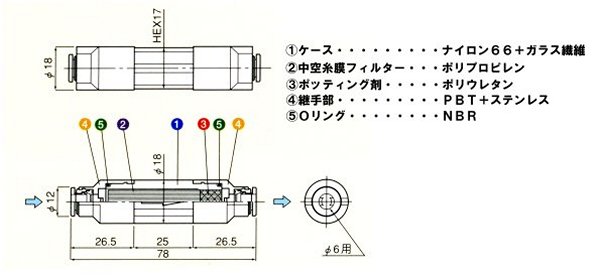

■中空糸ラインフィルターの外径寸法(LF-6の場合)
