クリーンパネル CP−1



■実験室や研究室の整理整頓に役立つシステムパネル

 取り付けたい機器や備品などをボルトとナットで挟み込んで、簡単に固定する

 ことができるシステムパネルです。材質がアルミ製のため軽量で、清掃などの

 ときも簡単に移動できます。パネル部分もアルミ製の板で、取付穴などを加工

 したい場合も簡単にできます。

 また、弊社取り扱いの クリーンエアーシステム の搭載にもぴったりです。

CP-1にクリーンエアーシステムを取り付ける場合には専用の取付金具が必要と

 なります。(型式:K45-2)

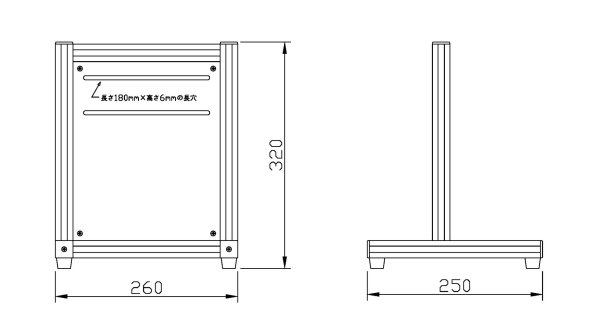

■CP-1の外形寸法

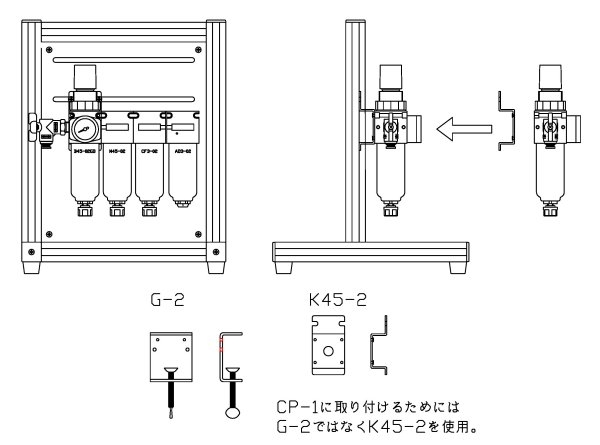

■CP-1とクリーンエアーシステムとの組み合わせ時のご注意

 CP-1にクリーンエアーシステムを取り付ける場合には専用の取付金具が

 必要となります。(型式:K45-2)

 G金具(型式:G-2)では取り付けできませんのでご注意ください。



■CP-1とクリーンエアーシステムとの組み合わせ一覧表

形式

ボールバルブ

フィルター

レギュレーター

オイルミスト

フィルター

クリーン

フィルター

エアー

ドライヤー

クリーン

パネル

略称

V

B

M

C

A

CP

AB-45-CP







AB-45-V-CP





AC-45-CP







AC-45-V-CP





ABC-45-CP





ABC-45-V-CP



ABCM-45-CP



ABCM-45-V-CP

BC-45-CP







BC-45-V-CP





ABM-45-CP





ABM-45-V-CP



ACM-45-CP





ACM-45-V-CP



BCM-45-CP





BCM-45-V-CP





※上記の型式でクリーンパネルCP-1に取り付けて納入します。



■機器取付例                                      ■注文型式例-1



例:CPクリーンパネルに                                   例:CPクリーンパネルに

  A:エアードライヤー                                 A:エアードライヤー

  B:フィルターレギュレーター                             B:フィルターレギュレーター

  C:クリーンフィルター                                      C:クリーンフィルター

  V:ボールバルブ                                               V:ボールバルブ

   (φ6ワンタッチ)                                             (φ6ワンタッチ)

  を取り付けた例                                                  を取り付けた例



■注文型式例-2                                     ■注文型式例-3



例:CPクリーンパネルに                                   例:CPクリーンパネルに

  A:エアードライヤー                                          A:エアードライヤー

  B:フィルターレギュレーター                              C:クリーンフィルター

  V:ボールバルブ                                                V:ボールバルブ

   (φ6ワンタッチ)                   (φ6ワンタッチ)

  を取り付けた例                     を取り付けた例



※組み合わせについてはお問合わせください。

※機器の入口・出口にワンタッチ継手等を付けて納入することも可能です。

 必要な場合はお問合わせください。

※クリーンエアーシステムについてはこちらこちらをご覧ください。

※もう少し大きなシステムパネルをご希望の場合はこちらをご参照ください。
