マイクロフィルター:LF−02、LFG−02



マイクロフィルターの特長

  • ろ過精度0.01μmの中空糸膜を採用し、優れた異物捕捉能力を発揮してロングライフを実現。
  • 低圧力損失で大流量を確保。
  • 超小型、超軽量、超コンパクトで省スペース化に対応。
  • ワンタッチ継手接続で、取り付けや交換が簡単。
  • 入口/出口はRc1/4メネジ。



■中空糸マイクロフィルターの主な使用方法



<末端の水分を嫌う場所>

■分析・計測機器の供給エアーのろ過や機器の保護。

■液晶・半導体製造のクリーンエアーの供給。

■エアー機器の駆動部の保護。

■食品機器の供給エアーのろ過。

■医科歯科機器の供給エアーのろ過



■マイクロフィルターの仕様

注文型式

LF-02

LFG-02

流量目安

70L/min

300L/min

配管接続口径

φRc1/4 (IN/OUT)

φRc1/4 (IN/OUT)

最高使用圧力

0.8MPa

1.0MPa

使用流体

空気・窒素

空気・窒素

使用温度範囲

5℃〜50℃

5℃〜50℃

フィルター膜面積

80cm2

1100cm2

ろ過精度

0.01ミクロン

0.01ミクロン

外形寸法

外径φ19×全長73mm

外径φ35.5×全長117.5mm

乾燥質量

84g

60g

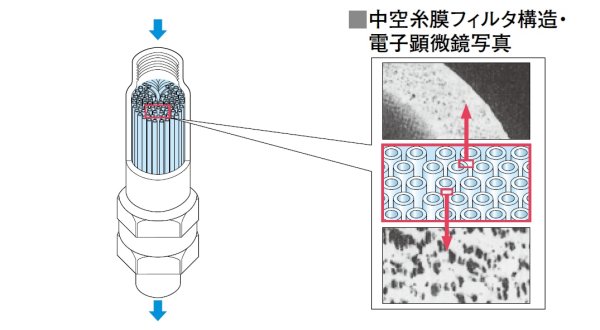

■マイクロフィルターの構造図

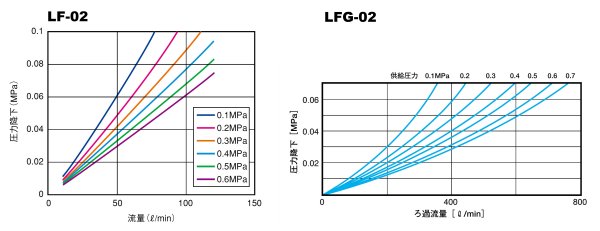

■マイクロフィルターの流量特性

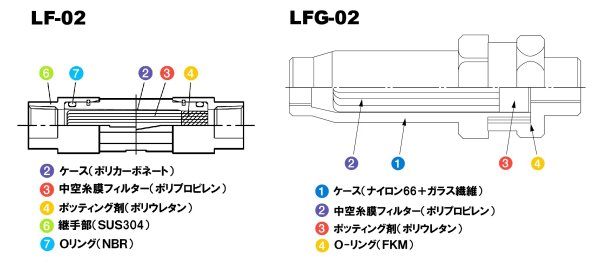

■マイクロフィルターの材質

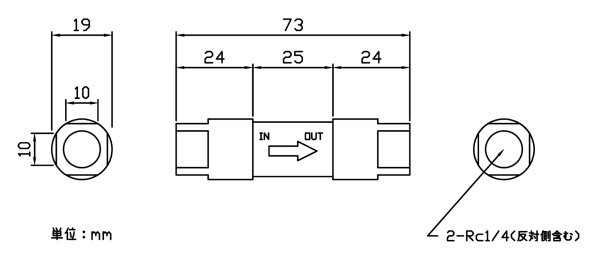

■LF-02の外径寸法

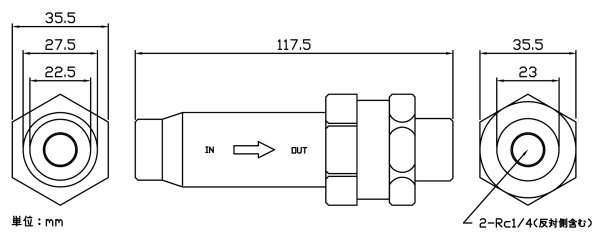

■LFG-02の外径寸法
